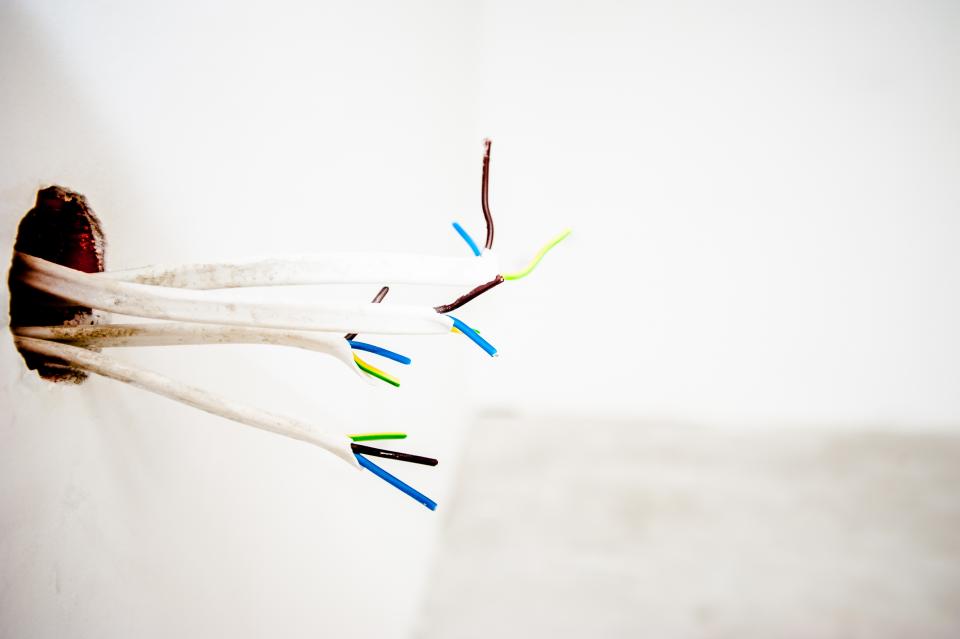

Правильно підібраний переріз струмопровідної жили — це основа безпечної та довговічної електромережі. Занадто тонкий кабель перегрівається під навантаженням, руйнує ізоляцію та стає причиною короткого замикання й пожежі. Занадто товстий — це зайві витрати без реальної потреби. У цьому матеріалі фахівці ТД «Одескабель» пояснюють, як розрахувати переріз кабелю за потужністю та струмом, і наводять довідкові таблиці для мідних і алюмінієвих провідників.
Чому переріз має значення
Кожна жила має обмеження за тривало допустимим струмом. Коли фактичне навантаження перевищує цю межу, провідник нагрівається понад норму. Наслідки — прискорене старіння ізоляції, оплавлення, спрацювання захисту або й займання. Тому переріз завжди підбирають із запасом відносно очікуваного навантаження, а не «впритул».
Два методи розрахунку
Переріз визначають двома способами — за струмом і за потужністю — після чого обирають більше з двох отриманих значень. На практиці розрахунок зводиться до двох кроків: спочатку обчислюють робочий струм лінії, а потім за таблицею підбирають відповідний переріз.
Крок 1. Визначаємо робочий струм
Струм навантаження розраховують за напругою мережі та сумарною потужністю приладів.
- Однофазна мережа 220 В: I = P / (U × cosφ)
- Трифазна мережа 380 В: I = P / (√3 × U × cosφ)
Тут I — струм (А), P — потужність (Вт), U — напруга (В), cosφ — коефіцієнт потужності. Для побутових приладів із резистивним навантаженням (обігрівачі, плити, освітлення) cosφ беруть близьким до 0,95. Для електродвигунів, насосів і зварювальних апаратів він нижчий — 0,8 і менше, тож струм буде більшим. Наприклад, для чайника 2 кВт у мережі 220 В: I = 2000 / (220 × 0,95) ≈ 9,6 А.
Крок 2. Підбираємо переріз за таблицею
Знаючи струм, за таблицею знаходять найближчий більший переріз. Наведені нижче значення відповідають Правилам улаштування електроустановок (ПУЕ) для відкритого прокладання; орієнтовна потужність розрахована для cosφ = 0,95.
Мідні кабелі
| Переріз, мм² | Допустимий струм, А | Потужність 220 В, кВт | Потужність 380 В, кВт |
|---|---|---|---|
| 1,5 | 23 | 4,8 | 14 |
| 2,5 | 30 | 6,3 | 18 |
| 4 | 41 | 8,6 | 25 |
| 6 | 50 | 10,5 | 31 |
| 10 | 80 | 16,7 | 50 |
| 16 | 100 | 20,9 | 62 |
Алюмінієві кабелі
| Переріз, мм² | Допустимий струм, А | Потужність 220 В, кВт | Потужність 380 В, кВт |
|---|---|---|---|
| 2,5 | 21 | 4,4 | 13 |
| 4 | 28 | 5,9 | 17 |
| 6 | 36 | 7,5 | 22 |
| 10 | 52 | 10,9 | 32 |
| 16 | 64 | 13,4 | 40 |
| 25 | 84 | 17,6 | 52 |
За однакового перерізу мідна жила пропускає приблизно на третину більший струм, ніж алюмінієва. Умовно кажучи, мідь 2,5 мм² і алюміній 4 мм² витримують схоже навантаження.
Що ще впливає на вибір
- Спосіб прокладання. Відкритий кабель охолоджується повітрям краще, ніж прокладений у трубі чи стіні. За прихованого монтажу допустимий струм знижують приблизно на 20–30 %.
- Довжина лінії. На довгих трасах зростає падіння напруги, тому переріз доводиться збільшувати, щоб напруга на споживачі залишалася в нормі.
- Запас потужності. До розрахованого навантаження додають 15–20 % на перспективу та пускові струми.
- Кількість жил у пучку. Що більше кабелів прокладено разом, то гірше вони охолоджуються — це також знижує допустимий струм.
Типові рішення для побутової проводки
- Освітлення — мідь 1,5 мм²;
- Розеткові групи — мідь 2,5 мм² (під автомат 16 А);
- Потужні прилади (електроплита, бойлер, кондиціонер) — мідь 4–6 мм² на окрему лінію;
- Ввід у будинок / квартиру — залежно від виділеної потужності, найчастіше 6–10 мм² мідь.
Зверніть увагу: за чинними нормами внутрішню проводку в нових житлових будівлях виконують мідним кабелем. Алюміній застосовують переважно для вводів та зовнішніх ліній перерізом від 16 мм².
Висновок
Вибір перерізу — це баланс між безпекою, надійністю та вартістю. Розрахуйте струм за потужністю, підберіть переріз за таблицею з урахуванням способу прокладання й довжини лінії та додайте запас. Якщо потрібно точно підібрати марку та переріз кабелю під ваш проєкт, зверніться до фахівців ТД «Одескабель» — ми допоможемо з розрахунком і підберемо продукцію під конкретне завдання.
